Фундамент каркасного дома. Виды и преимущества
Каркасный
дом одна из самых легких конструктивных систем. Поэтому для возведения
каркасных домов используются легкие и простые в изготовлении фундаменты.
Два самых распространенных и надежных типа фундамента для деревянных
каркасных домов монолитная железобетонная плита и монолитный
железобетонный ростверк (ленточный фундамент) по сваям. Применяются
практически на всех типах грунтов от песчаных до водонасыщенных
пучинистых глинистых, с высоким уровнем грунтовых вод. Важное
преимущество этих типов фундаментов минимальные объемы земляных работ
без использования тяжелой техники.
МОНОЛИТНАЯ ПЛИТА
Не сложная в изготовлении и надежная конструкция. Для устройства плиты необходима подготовка ровной площадки и устройство песчаной подушки 200-500мм.Сам фундамент представляет собой монолитную плиту из бетона марки М300 класса В 22,5 толщиной 200-300мм армированную нижней и верхней арматурной сетками из арматурной стали АIII Ø12-18мм с шагом 200-300мм.Сверху на нее укладывается гидроизоляция и утеплитель - экструдированный пенополистирол.

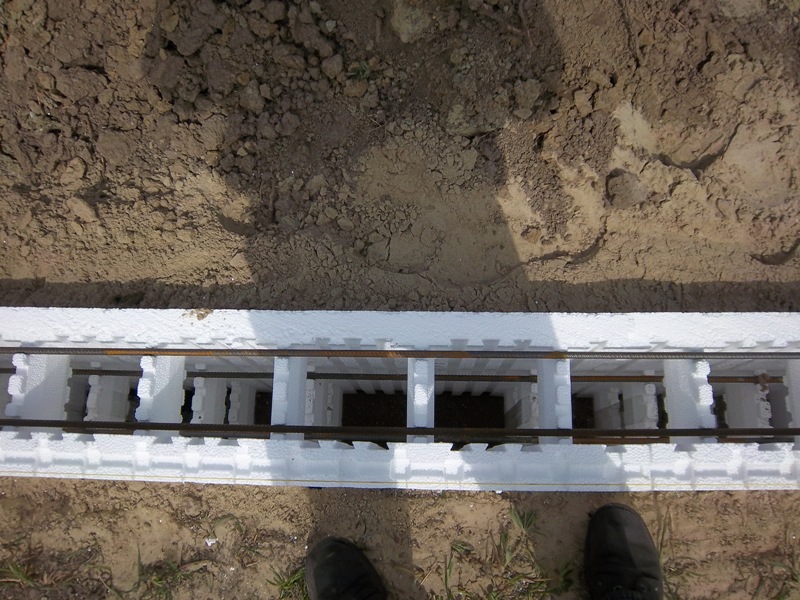

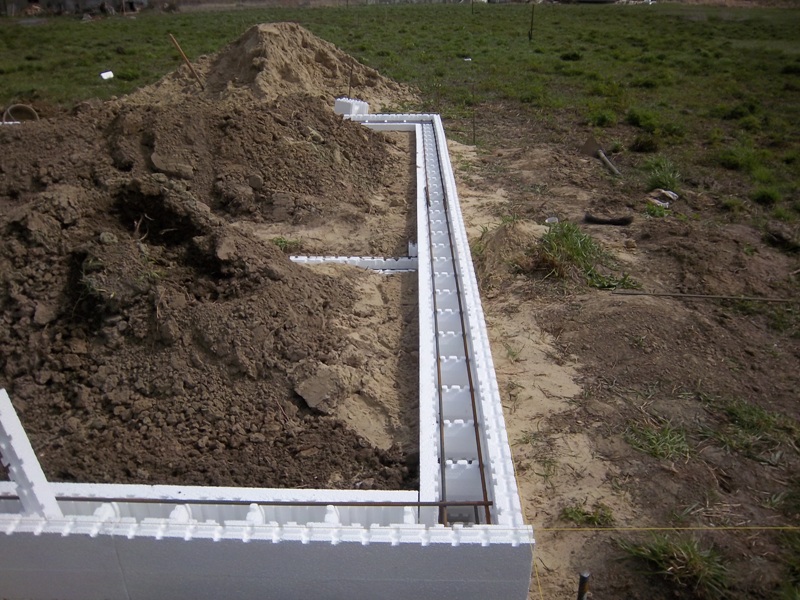

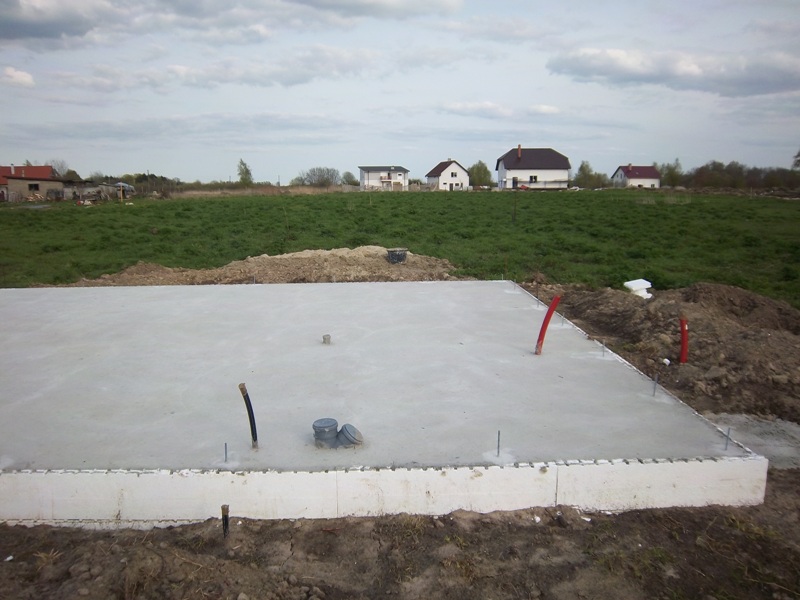

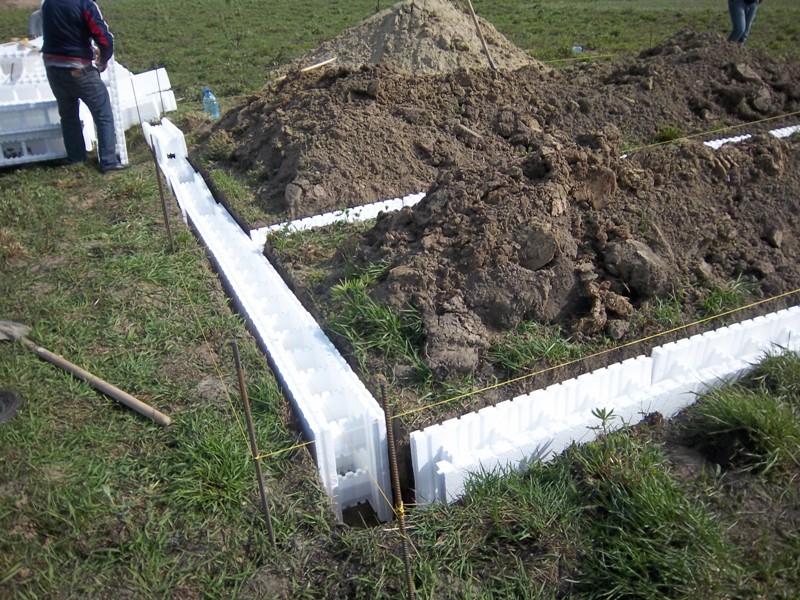

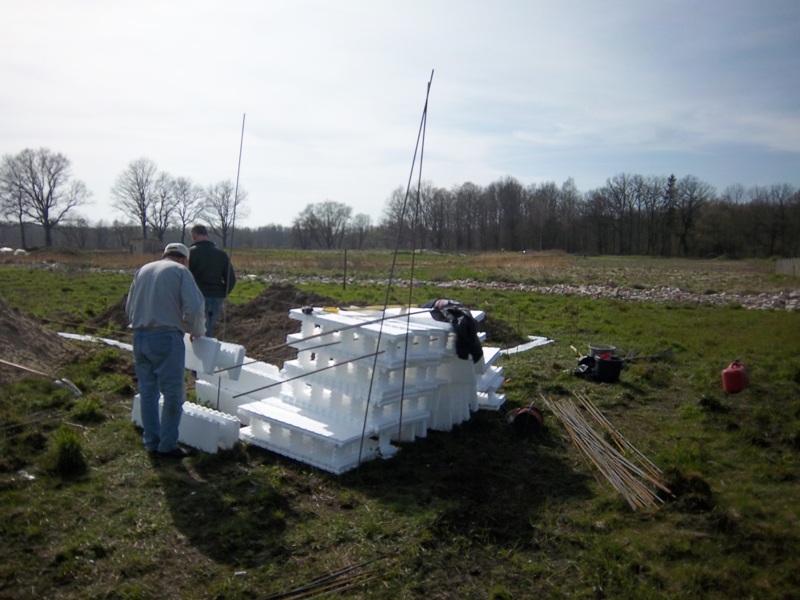

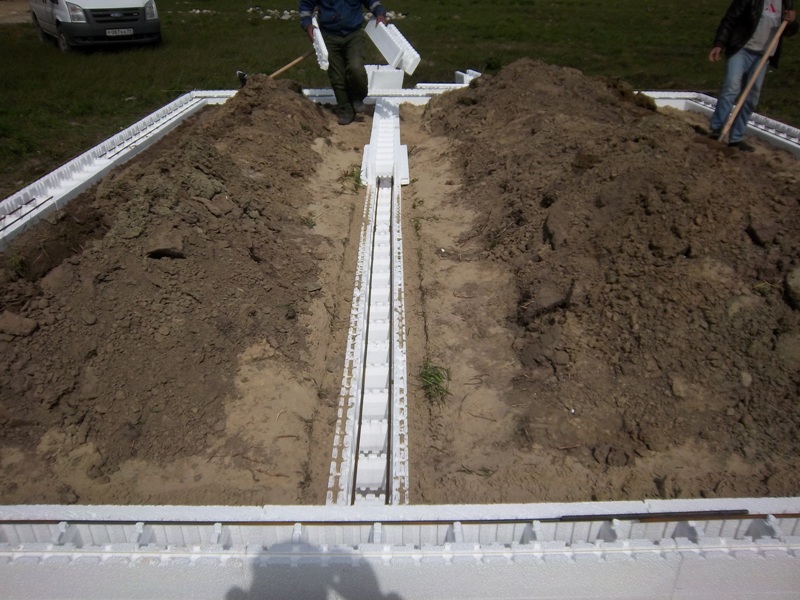

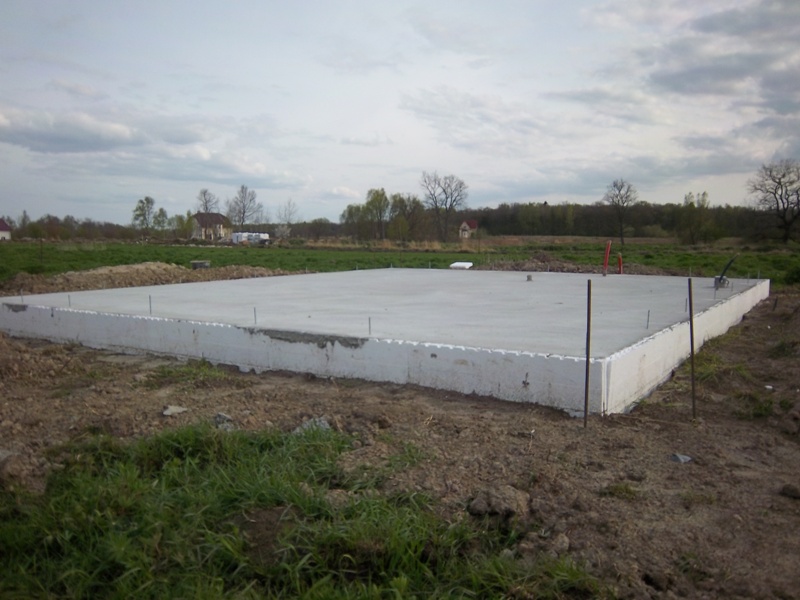

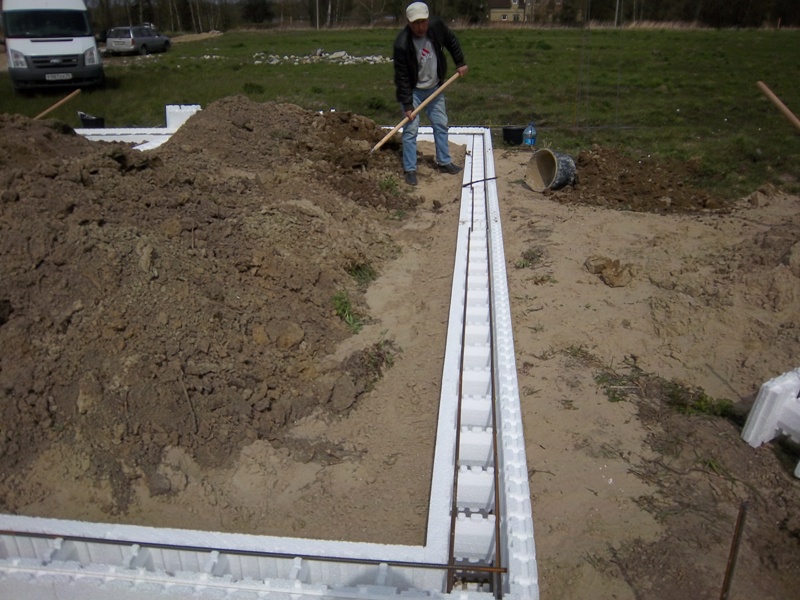

Пример технологии монолитной плиты (одна из наших работ):

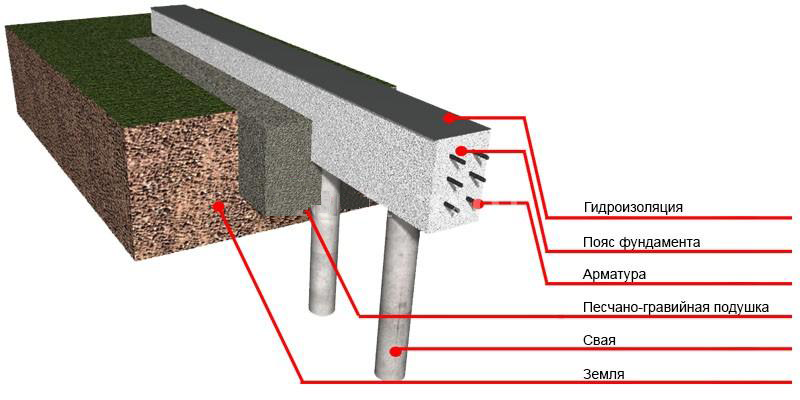

РОСТВЕРК ПО СВАЯМ (ленточный фундамент)
Ростверк по сваям - еще более рациональная конструкция, а так же более экономная по расходу материалов.
Конструкция состоит из двух частей:
1. Монолитные сваи: несъемная опалубка - асбоцементная труба Ø200мм, толщина стенки 12мм, длина L - 1630мм (закладывается ниже глубины промерзания для центрального региона России), ствол - монолитный железобетон марки М300 класса В 22,5, армированный каркасом из арматурной стали АIII Ø12.
2. Не заглубленный монолитный РОСТВЕРК (ленточный фундамент) опирается на сваи и объединяет их посредством арматурного каркаса и единого монолитного бетона в единую жесткую конструкцию. Ростверк представляет собой монолитную железобетонную ленту высотой 0,5метра, армированную каркасом из арматурной стали АIII Ø12 и АIII Ø6. Неразрезные арматурные стержни соединяют каркасы свай и ростверка. Снизу ростверк дополнительно опирается на песчаную подушку 100мм. Сверху на ростверк укладывается два слоя гидроизоляции, на которую шпильками с дюбелями Ø 12х300мм с шагом 1500мм крепится опорная доска.
Конструкция состоит из двух частей:
1. Монолитные сваи: несъемная опалубка - асбоцементная труба Ø200мм, толщина стенки 12мм, длина L - 1630мм (закладывается ниже глубины промерзания для центрального региона России), ствол - монолитный железобетон марки М300 класса В 22,5, армированный каркасом из арматурной стали АIII Ø12.
2. Не заглубленный монолитный РОСТВЕРК (ленточный фундамент) опирается на сваи и объединяет их посредством арматурного каркаса и единого монолитного бетона в единую жесткую конструкцию. Ростверк представляет собой монолитную железобетонную ленту высотой 0,5метра, армированную каркасом из арматурной стали АIII Ø12 и АIII Ø6. Неразрезные арматурные стержни соединяют каркасы свай и ростверка. Снизу ростверк дополнительно опирается на песчаную подушку 100мм. Сверху на ростверк укладывается два слоя гидроизоляции, на которую шпильками с дюбелями Ø 12х300мм с шагом 1500мм крепится опорная доска.
