Пирог каркасной стены

Пирог каркасной стены является отличительным компонентом, который выделяет современный каркасный дом из общего ряда остальных вариантов малоэтажного частного строительства. Окна, двери, кровля, фундамент, отопление и водоснабжение - все это общие компоненты любого и не только каркасного дома. Даже в каменных домах можно встретить перекрытие, выполненное по деревянным лагам с утеплением. Тоже самое касается и кровли - мансардная кровля с пленками и утеплителем между стропилами является неотъемлимой системой современной кровли. Для лучшего понимания процессов, происходящих в пирогах каркасной стены и скатной мансардной кровли, посмотрите обучающий ролик:

Итак, что такое пирог каркасной стены и как выбрать оптимальный варинат для своего каркасного дома.

Выбор пирога каркасной стены зависит от нескольких факторов:

1) Параметры теплосопротивления необходимые для утепления каркасного дома. От климата местности, в которой Вы строите дом, зависит толщина стены, а значит и ее структура. Например, если Вы строите дачный дом для непостоянного проживания, то в стена из стоек сечением 38 х 150 мм с утеплителем между ними будет достаточной. Если же это дом для постоянного проживания, то толщину стены необходимо увеличить до 200 мм за счет использования более широких стоек сечением 38 х 200 мм или формирования перекрестного каркаса по обрешетке из бруска сечением 50 х 50 мм;

2) Выбора типа утеплителя. Так как для стен, утепляемых пенополистиролом или эковатой можно не применять пароизоляционные пленки. Это не является абсолютным правилом и если Вы поставите пленку, то ничего страшного не случится;

3) Внешняя и внутренняя отделка также влияет на итоговый пирог каркасной стены, так как для дачного домика, обшитого вагонкой и виниловым сайдингом, требования по устройству пирога каркасной стены более мягкие, чем если Вы планируете отделку гипсокартоном и клинкерными панелями;

4) Климата, в котором строится каркасный дом. Например, если Вы строите дом в северном климате, то основная задача пирога каркасной стены заключается в максимальном энергосбережении. Но если дом строится в жарком и влажном климате, то, напрмер, пароизоляционная пленка ставится по наружной поверхности утеплителя, что не возможно в холодном климате.

Тем не менее у всех вариантов устройства пирога каркасной стены есть общие закономерности и правила, которые необходимо соблюдать. Классический пирог каркасной стены представляет собой вертикальные каркасные стойки, между которыми заложен утеплитель. Снаружи стена обшивается для прочности плитами osb / осп или фанеры, далее ставится ветпрозащитная мембрана, которая выполняет также гидрозащитную функцию. Внутри монтируется пароизоляционная пленка. Основные задачи, которые способен выполнять такой пирог каркасной стены заключаются в том, что ветер и влага не может попасть снаружи в структуру стены каркасного дома; пароизоляция максимально снижает проникновение пара из помещения в утеплитель. Часто можно услышать правило, что паропроницаемость материалов в пироге каркасной стены должна увеличиваться изнутри к наруже. Теоретически, да. Но практически соблюдать это правило очень сложно. Например, паропроницаемость фанеры или osb/осп ниже, чем базальтовых плит утеплителя. Однако сложно построить каркасный дом, лишенный внешней обшивки. На мой взгляд, этим правилом следует пользоваться, как общим руководством. В частности, необходимо избегать крайностей: не следует ставить пароизоляционную пленку снаружи и запирать пар внутри утеплителя; отделка клинкерной плиткой без вентзазора может привести к аналогичному эффекту. Вопросы по правильному монтажу пароизоляционных пленок подробно разбираются в этом разделе.

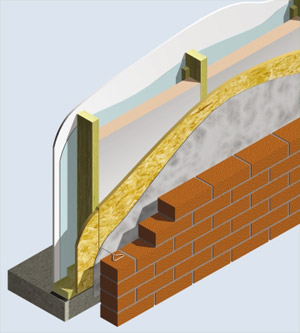

Пирог каркасной стены с кирпичной облицовкой.

На рисунке ниже пример классического пирога, включающий в себя кирпичную кладку в полкирпича, вентзазор, ветрозащитную мембрану, стойки стены с утеплителем, пароизоляционная пленка и отделка гипсокартоном.

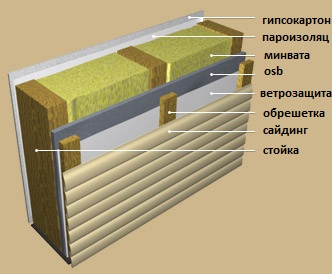

Пирог каркасной стены с виниловым и деревянным сайдингом.

Для устройства внешней облицовки виниловцым сайдингом по американским правилам не требуется устройство вентзазора. Таким образом, пирог каркасной стены снаружи внутрь представлен: сайдинг, ветрозащитная пленка, утеплитель между стойками, пароизоляция и внутренняя отделка. Деревянную отделку в виде имитации бруса, вагонки, блокхауза необходимо набиравать вертикальной обрешетке для формирования вентзазора между внешней стеной и внешней отделкой. Имеенно такой вариант пирога каркасной стены наиболее популярен в России для всех видов сайдинга, включая фиброцементный и виниловый:сайдинг, вентзазор, ветрозащитная пленка, утеплитель между стойками, пароизоляция и внутренняя отделка.


Пирог каркасной стены с дополнительным утеплением.

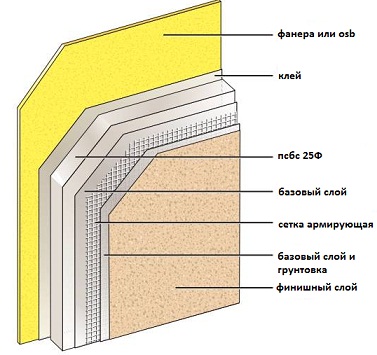

Если Вы планируете строить каркасный дом для постоянного проживания, то актуальной проблемой становится ликвидация "мостиков холода", роль которых выполняют структурные элементы каркаса. Для этого ставится слой дополнительного утепления внутри / снаружи для формирования перекрестного каркаса по обрешетке или формируется пенополистирольный "кокон" снаружи каркасного дома (система eifs или "мокрый фасад").

3.jpg 4.jpg

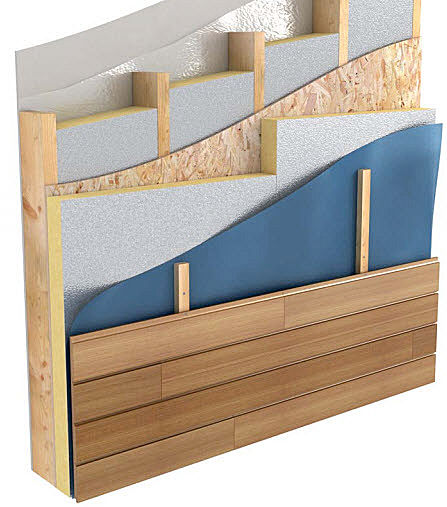

Стоит обратить внимание, что в США и Канаде eifs ("мокрый фасад") обязательно дополняется ветрозащитной дренирующей мембраной между внешней отделкой и слоем дополнительного утепления. В Америке часто встречается вариант отделки жесткими пенополистирольными плитами каркасной стены под сайдингом

5.jpg 6.jpg

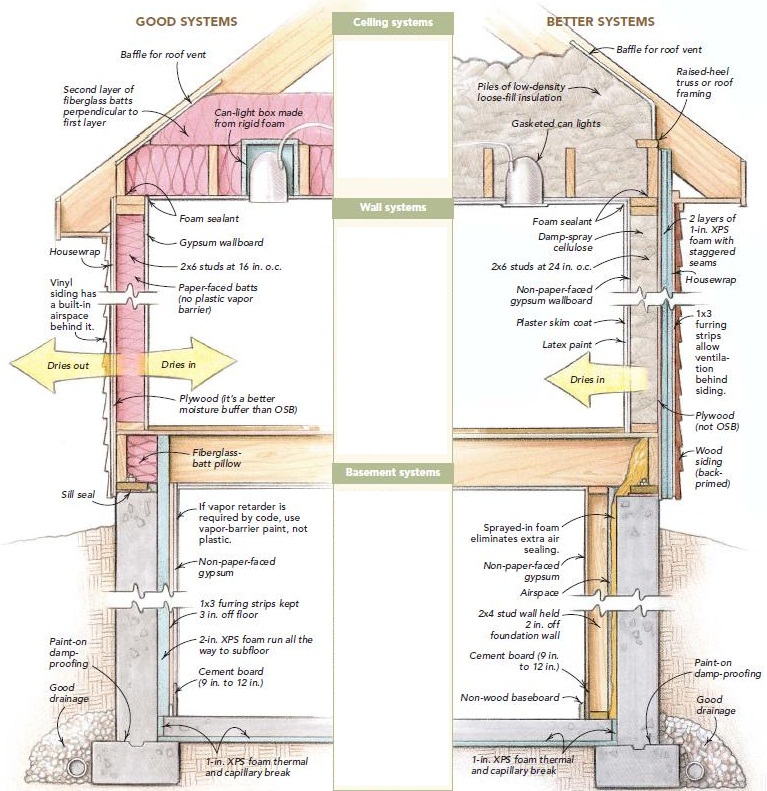

Я привел лишь несколько наиболее распрстраненных вариантов формирования пирога каркасной стены. На самом деле их великое множество. Вы можете создать свой собственный пирог, используя принципы, приведенные выше. Сразу стоит оговориться, что не существует идеального пирога каркасной стены. Есть готовые решения, но никто не может заявлять, что они лучшие. Американцы очень тщательно соблюдают требования Правил, которые не предполагает разночтений. Но даже они используют несколько вариантов, обеспечивающих формирование качественного пирога каркасной стены. Обратите внимание на схему ниже. В ней приводятся 2 варианта современного пирога каркасной стены. Применение таких решений в России пока невозможно в полном объеме, так как часть современных материалов недоступны на нашем рынке: утеплитель с бумажной мембраной или гипсокартон без картона.
